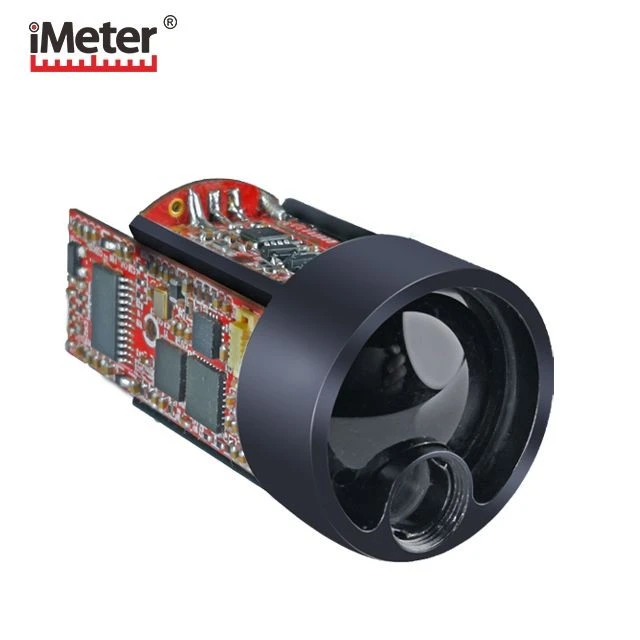

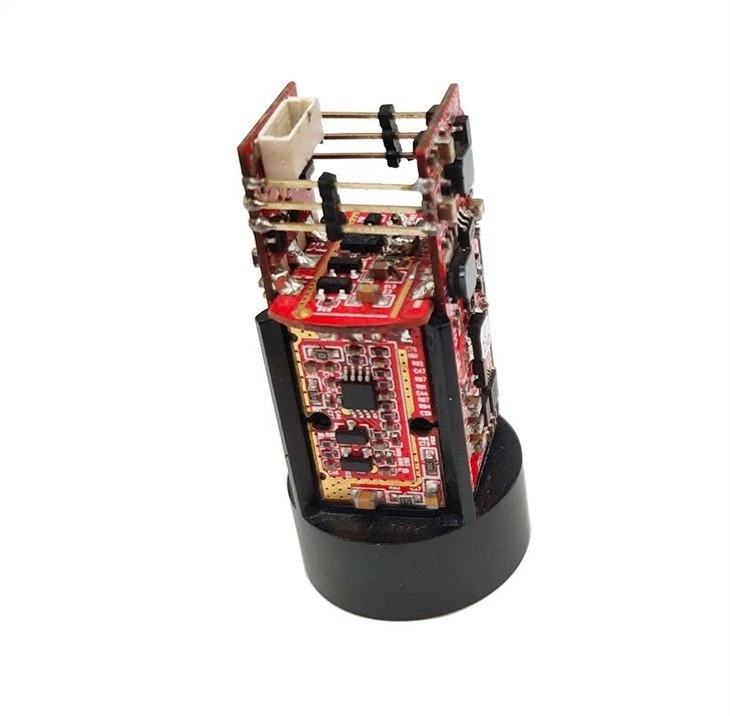

Mic modul oem telemetru cu laser
Capacitatea de gamă a produsului definită în următoarele condiții:
1) Ținta de măsurare este cu reactivitate moderată, cum ar fi pereții clădirii.
2) Obiectul măsurat este vertical cu direcția de emisie laser.
3) Starea vremii este însorită, dar nu lumina directă a soarelui.
Notat: Pentru a obține o măsurare mai bună, se recomandă montarea produsului pe un trepied atunci când vizați obiectele de la distanță, astfel încât să reduceți bruiajul mașinii în timp ce măsurați.
Indicatori tehnici | Parametru de performanță | Parametru de performanță |
Indicatori tehnici ai funcției D | Indicatori tehnici ai funcției H/AH/V | |
Câmpul de aplicare | Dronă/ Securitate/ Măturător/ Detectarea traficului | Cilindru unic/ cilindru dublu |
Diafragma emisiei | 6mm | 6mm |
Primirea diafragmei | 17mm (75%) | 17mm (75%) |
Gamă variată (clădiri) | 0.15m ~ 10/20/30/100/200m | 5m ~ 600/1200/1500/3000m |
Precizie variind (clădire) | ±3cm | <400m ±1m;="">400m ±0,4% |
Frecvență variind | 10KHz/50KHz/100KHz | < 600m="" 10hz,="">600m 2HZ |
Tip de afișare | - | OLED/LCD |
Tip laser | 905nm | 905nm |
Tensiunea de alimentare | 3.3 ~ 5V | 3.3 ~ 5V |
Interfață de comunicare | Standard ca TTL (alte produse la comandă) | Standard ca TTL (alte produse la comandă) |
greutate | despre20±1 | despre20±10 |
nivel rezistent la apă | IP67 | IP67 |
Rezistența la impact | 800G/ms (de 10 ori/s) | 800G/ms (de 10 ori/s) |

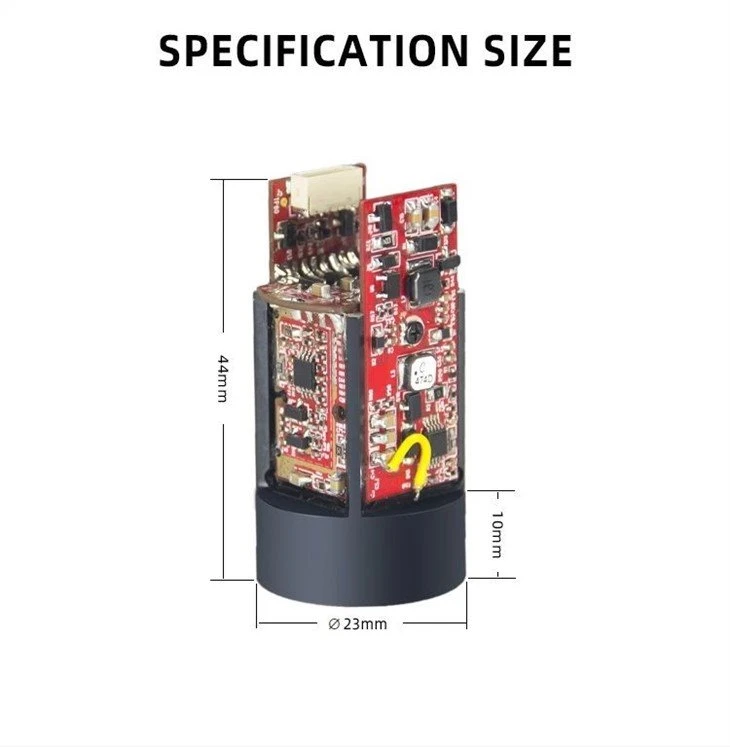

mărime | ¢ 23 x44mm | ¢ 23 x44mm |
Temperatura | -20 ° C ~ 50 ° C | -20 ° C ~ 50 ° C |
Rata Baud | 9600/ 115200/ 230400 (opțional) | 9600/115200bps |
Deșeuri de putere | 0,8 w (standby), 1W (măsurare) | 0,8w (standby), 1W (măsurare) |
Modulul de gamă poate asigura rapid și precis măsurarea distanței pentru sistemul principal de control;
Acest modul foloseste laser semiconductor de 905nm, rezolutia variind este de 0.1m. Precizia variind este de 1m, iar cea mai îndepărtată gamă de măsurare este de 2 km; cu interfata TTL (poate comunica direct cu MCU), se poate comunica si cu portul serial RS232 prin adaptor (necesita cablu de transfer de date); oferă, de asemenea, software de testare a computerului superior, protocol de comunicare set de instrucțiuni, convenabil pentru dezvoltarea secundară a clientului, construi propriul sistem de măsurare a gamei; este o integrare mare, consum redus de energie, senzor de gamă de greutate redusă.
Despre ambalare:

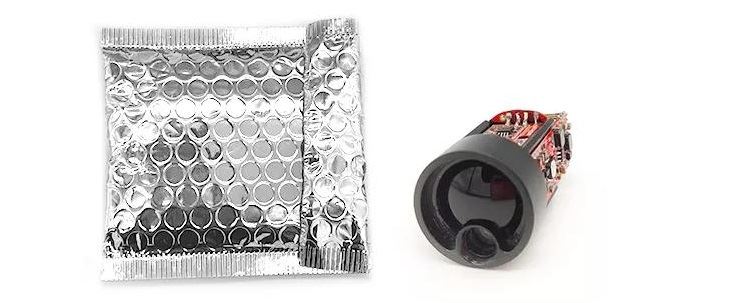

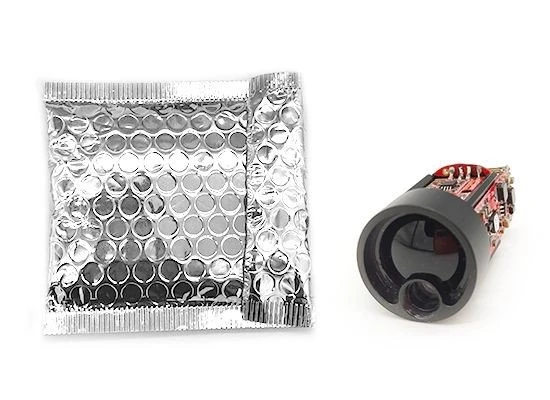

* Sac de plastic anti-static * 1
* Suport ambalaje personalizate
* Dacă aveți nevoie pentru a navei în vrac, oferim șocuri rezistente la șocuri ecologice cutii ondulate.
Considerații de măsurare
Factori care influențează capacitatea variind
1) Reflexivitatea țintă: În general vorbind, cu cât este mai mare reflexivitatea țintă a obiectului, cu atât este mai bună capacitatea de variind. de exemplu, pentru obiectul de reflexivitate țintă moderată, intervalul de măsurare este de 600M și poate ajunge până la 800M pentru obiectul de reflexivitate țintă ridicată, dar poate fi de numai 300M pentru o reflexivitate țintă scăzută. Capacitatea variind de alte obiecte pot fi luat aceeași concluzie. (Acesta poate fi nu reușesc să măsoare țintă care poate crea cu greu de reflecție difuză, cum ar fi suprafața apei.)
2) Forma țintă: Atunci când o țintă este prea mică sau inegală, capacitatea variind și viteza corespunzătoare intervalului va scădea.
3) Unghiul de măsurare: Capacitatea variind ar fi mai bine dacă obiectul măsurat este vertical cu direcția emisiei laser, cu atât este mai mare viteza de răspuns variind, Dimpotrivă, capacitatea variind și viteza de răspuns vor fi reduse; Este posibil ca intervalul de măsurare să nu poată îndeplini capacitatea variată specificată în manual în anumite condiții extreme.
4) Factorul de mediu: factorii de mediu, inclusiv intensitatea soarelui, concentrația vaporilor de apă în aer și a particulelor în suspensie, abaterea de la unghiul luminii solare etc.(cum ar fi ploaia, ceața, zăpada, ceața, ceața etc.)
